產品特點:
1、結構堅固,振動小,噪音??;
2、斜切角度精確,切面光滑無毛邊;
3、操作簡單、安全。
4、可配置數字顯示擋尺,尺寸定位快速準確,節省工時,提高產量。
功能:
1、適合鋸切非鐵金屬、鋁、銅及塑膠、碳纖等材料。
2、特別適用于鋁門窗及型材之鋸切。

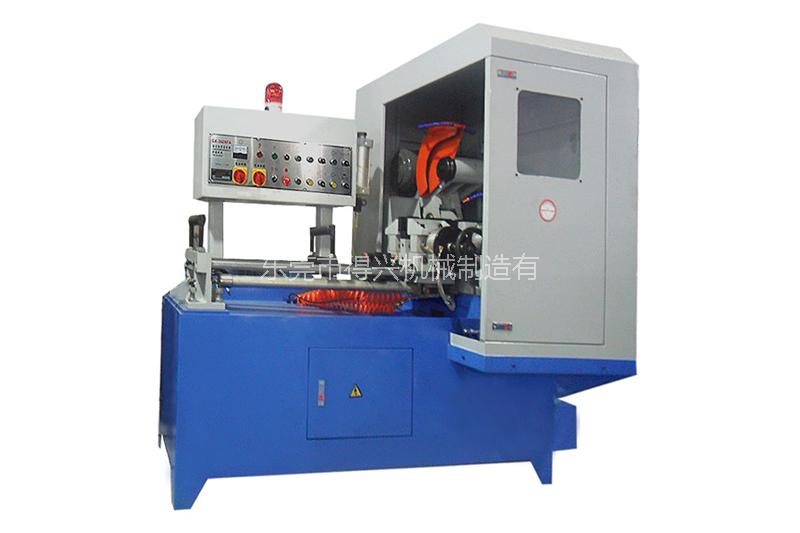

型號 |
DW-360AS-3B |
|
切斷能力 |
圓管 |
120 |
方管 |
90 |
|
長方形管 |
175×50 |
|
實心 |
110 |
|
送料長度 |
6-600mm(可3次送料1800mm) |
|
馬達 |
4或5.5kw,依訂單裝置 |
|
適用鋸片 |
φ355mm碳化鎢鋼圓鋸 |
|
主軸轉速(RPM) |
2850或依訂單預置 |
|
冷卻方式 |
強制水冷或油霧冷卻 |
|
工作壓力(kg/cm^2) |
5-6 |
|
凈重(KG) |
800 |
|
機器尺寸(WxDxH)(mm) |
2000×1100×1650 |
樣品:
全自動切管機生產過程中切管這一工作流程通常包括自動上料、夾緊(固定)、送料、切斷、計數這一循環反復的過程。
一、自動上料。切割鋁材的第一步驟:上料指的是一根6米長或8米的管件(工件)和切管設備結合,管件和設備依附。有很多的切管設備不能有效做到這一點,往往只是制作了一個托料架,將整捆管件放在架子上,但這樣也可大大方便工人的上料。也有廠家制定了自送上料裝置,在前方管件完成切斷時候,自動上料裝置上的管子就自動往切管機上上料。
二、對工件夾緊(固定)。是指管子在切割時將管子固定的一個過程,固定的牢固程度直接影響切割的精度,以及刀具(鋸片)的壽命,現在我們常見的固定方式有手動式的手扶固定,自動式液壓夾緊,氣動夾緊等。
三、送料過程。是指當管子完成上料后,每切一節之后再喂給的過程,手動的當然是手扶著送料,自動的送料方式有電機、氣動方式、液壓方式,配合以滾輪或者絲杠推進喂給。
四、切斷自動化。這是全自動切管機必備的要素,手壓著進刀當然不能說的上是自動切管機,進刀的過程是隨著管件切口深入,刀具漸進的過程,現有機械進刀有齒輪帶動、有氣動進刀、有液壓進刀等。
五、切割工件自動計數功能。也就是切了多少節管子的數量反映,現在PLC控制系統多有一個自動計數器功能。
